流水线并行

通常来讲,训练更大规模的网络模型可以在多种任务上取得更好的效果,如提升图像分类任务的准确率。然而,随着参数规模的扩大,AI 加速卡存储(如 GPU 显存)容量问题和卡的协同计算问题成为了训练超大模型的瓶颈。流水线并行从模型切分和调度执行两个角度解决了这些问题,下面将以飞桨流水线并行为例,介绍下基本原理和使用方法。

一、原理介绍

pipeline

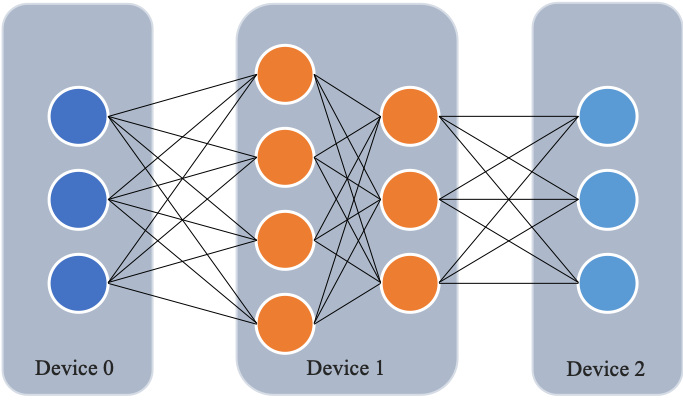

与数据并行不同,流水线并行将模型的不同层放置到不同的计算设备,降低单个计算设备的显存消耗,从而实现超大规模模型训练。以上图为例,示例模型包含四个模型层。该模型被切分为三个部分,并分别放置到三个不同的计算设备。即,第 1 层放置到设备 0,第 2 层和第三 3 层放置到设备 1,第 4 层放置到设备 2。相邻设备间通过通信链路传输数据。具体地讲,前向计算过程中,输入数据首先在设备 0 上通过第 1 层的计算得到中间结果,并将中间结果传输到设备 1,然后在设备 1 上计算得到第 2 层和第 3 层的输出,并将模型第 3 层的输出结果传输到设备 2,在设备 2 上经由最后一层的计算得到前向计算结果。反向传播过程类似。最后,各个设备上的网络层会使用反向传播过程计算得到的梯度更新参数。由于各个设备间传输的仅是相邻设备间的输出张量,而不是梯度信息,因此通信量较小。

下图给出流水线并行的时序图。最简配置流水线并行模型下,任意时刻只有单个计算设备处于计算状态,其它计算设备则处于空闲状态,因此设备利用率和计算效率较差。

pipeline_timeline1

为了优化流水线并行中设备的计算效率,可以进一步将 mini-batch 切分成若干更小粒度的 micro-batch,以提升流水线并行的并发度,进而达到提升设备利用率和计算效率的目的。如下图所示,一个 mini-batch 被切分为 4 个 micro-batch;前向阶段,每个设备依次计算单个 micro-batch 的结果;从而增加了设备间的并发度,降低了流水线并行 bubble 空间比例,提高了计算效率。

pipeline_timeline2

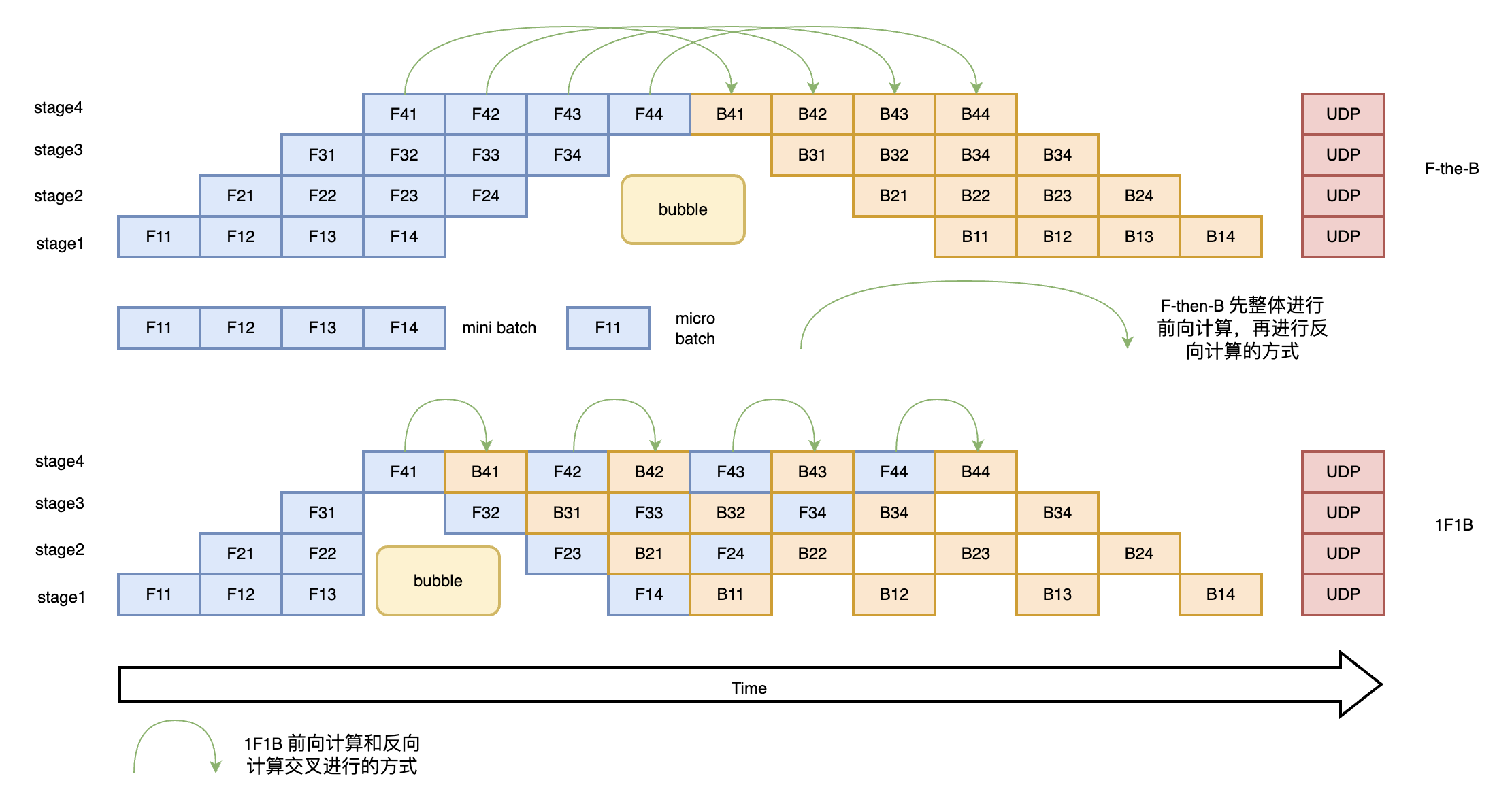

如上图所示先进行前向计算,再进行反向计算,这种方式我们称之为 F-then-B 模式。不难看出这种 F-then-B 模式由于缓存了多个 micro-batch 的中间变量和梯度,显存的实际利用率并不高。接下来我们介绍一种前向计算和反向计算交叉进行的方式,即 1F1B 模型。在 1F1B 模式下,前向计算和反向计算交叉进行,可以及时释放不必要的中间变量。我们以下图 1F1B 中 stage4 的 F42(stage4 的第 2 个 micro-batch 的前向计算)为例,F42 在计算前,F41 的反向 B41(stage4 的第 1 个 micro-batch 的反向计算)已经计算结束,即可释放 F41 的中间变量,从而 F42 可以复用 F41 中间变量的显存。1F1B 方式相比 F-then-B 方式峰值显存可以节省 37.5%,对比朴素流水线并行峰值显存明显下降,设备资源利用率显著提升。

pipeline_timeline3

二、功能效果

使用流水线并行,可以实现超大规模模型训练。例如,使用多个计算设备,可以实现单个计算设备显存无法容纳的模型训练。

三、动态图使用方法

流水线并行根据执行的策略,可以分为 F-then-B 和 1F1B 两种模式,目前 Paddle 动态图流水线只支持 1F1B 模式。

下面代码在 Paddle2.0 以上可以运行,建议将 Paddle 版本升级到最新版

首先导入需要的包

import numpy as np
import os
import paddle
from paddle.distributed import fleet
from paddle.nn import Sequential, Layer
import paddle.nn as nn
from paddle.distributed.fleet.meta_parallel import LayerDesc, PipelineLayer
import paddle.nn.functional as F
import paddle.distributed as dist
import random
from paddle.io import Dataset, BatchSampler, DataLoader

创建数据集

构建一个可以运行流水线的模型,模型的 layer 需要被 LayerDesc 或者继承了 LayerDesc 的 SharedLayerDesc 包裹,这里因为不需要共享参数,所以就使用 LayerDesc

然后初始化分布式环境,这一步主要是构建流水线通信组的拓扑

strategy = fleet.DistributedStrategy()
model_parallel_size = 1
data_parallel_size = 1
pipeline_parallel_size = 2
strategy.hybrid_configs = {
    "dp_degree": data_parallel_size,
    "mp_degree": model_parallel_size,
    "pp_degree": pipeline_parallel_size
}
strategy.pipeline_configs = {
    "accumulate_steps": BATCH_SIZE // MICRO_BATCH_SIZE,
    "micro_batch_size": MICRO_BATCH_SIZE
}

fleet.init(is_collective=True, strategy=strategy)

为了保证流水线并行参数初始化和普通模型初始化一致,需要在不同卡间设置不同的 seed。

def set_random_seed(seed, dp_id, rank_id):
    random.seed(seed)
    np.random.seed(seed + dp_id)
    paddle.seed(seed + dp_id + rank_id)
    print("seed: ", seed)
    print("rank_id: ", rank_id)
    print("dp_id: ", dp_id)

hcg = fleet.get_hybrid_communicate_group()
world_size = hcg.get_model_parallel_world_size()
dp_id = hcg.get_data_parallel_rank()
pp_id = hcg.get_stage_id()
rank_id = dist.get_rank()
set_random_seed(1024, dp_id, rank_id)

然后创建出流水线并行的模型,

AlexNetPipeDesc(....):这一步主要是在切分普通模型的 layer,将属于当前卡的 layer 添加到模型里面

fleet.distributed_model(....):这一步则是真正进行流水线模型并行的初始化,会得到之前构建拓扑组已经组建好的流水线通信组,并且如果流水线并行混合了数据并行,模型并行,会对数据并行和模型并行相关参数进行 broadcast

fleet.distributed_optimizer(...):这一步则是为优化器添加分布式属性,如果流水线并行混合了数据并行,group_sharded,就会对相应梯度进行 all reduce

class ReshapeHelp(Layer):
    def __init__(self, shape):
        super().__init__()
        self.shape = shape

    def forward(self, x):
        return x.reshape(shape=self.shape)


class AlexNetPipeDesc(PipelineLayer):
    def __init__(self, num_classes=10, **kwargs):
        self.num_classes = num_classes
        decs = [
            LayerDesc(
                nn.Conv2D, 1, 64, kernel_size=11, stride=4, padding=5),
            LayerDesc(nn.ReLU),
            LayerDesc(
                nn.MaxPool2D, kernel_size=2, stride=2),
            LayerDesc(
                nn.Conv2D, 64, 192, kernel_size=5, padding=2),
            F.relu,
            LayerDesc(
                nn.MaxPool2D, kernel_size=2, stride=2),
            LayerDesc(
                nn.Conv2D, 192, 384, kernel_size=3, padding=1),
            F.relu,
            LayerDesc(
                nn.Conv2D, 384, 256, kernel_size=3, padding=1),
            F.relu,
            LayerDesc(
                nn.Conv2D, 256, 256, kernel_size=3, padding=1),
            F.relu,
            LayerDesc(
                nn.MaxPool2D, kernel_size=2, stride=2),
            LayerDesc(
                ReshapeHelp, shape=[-1, 256]),
            LayerDesc(nn.Linear, 256, self.num_classes),  # classifier
        ]
        super().__init__(
            layers=decs, loss_fn=nn.CrossEntropyLoss(), **kwargs)

model = AlexNetPipeDesc(num_stages=pipeline_parallel_size, topology=hcg._topo)
scheduler = paddle.optimizer.lr.PiecewiseDecay(
        boundaries=[2], values=[0.001, 0.002], verbose=False
)
optimizer = paddle.optimizer.SGD(learning_rate=scheduler,
                                parameters=model.parameters())
model = fleet.distributed_model(model)
optimizer = fleet.distributed_optimizer(optimizer)

开始训练

model.train_batch(...):这一步主要就是执行 1F1B 的流水线并行方式

for i, (image, label) in enumerate(train_reader()):
    if i >= 5:
        break
    loss = model.train_batch([image, label], optimizer, scheduler)
    print("pp_loss: ", loss.numpy())

运行方式(需要保证当前机器有两张 GPU):

export CUDA_VISIBLE_DEVICES=0,1
python -m paddle.distributed.launch alexnet_dygraph_pipeline.py # alexnet_dygraph_pipeline.py 是用户运行动态图流水线的 python 文件

基于 AlexNet 的完整的流水线并行动态图代码:alex

控制台输出信息如下:

LAUNCH INFO 2022-05-31 02:47:23,595 -----------  Configuration  ----------------------
LAUNCH INFO 2022-05-31 02:47:23,596 devices: None
LAUNCH INFO 2022-05-31 02:47:23,596 elastic_level: -1
LAUNCH INFO 2022-05-31 02:47:23,596 elastic_timeout: 30
LAUNCH INFO 2022-05-31 02:47:23,596 gloo_port: 6767
LAUNCH INFO 2022-05-31 02:47:23,596 host: None
LAUNCH INFO 2022-05-31 02:47:23,596 job_id: default
LAUNCH INFO 2022-05-31 02:47:23,596 legacy: False
LAUNCH INFO 2022-05-31 02:47:23,596 log_dir: log
LAUNCH INFO 2022-05-31 02:47:23,596 log_level: INFO
LAUNCH INFO 2022-05-31 02:47:23,596 master: None
LAUNCH INFO 2022-05-31 02:47:23,596 max_restart: 3
LAUNCH INFO 2022-05-31 02:47:23,596 nnodes: 1
LAUNCH INFO 2022-05-31 02:47:23,596 nproc_per_node: None
LAUNCH INFO 2022-05-31 02:47:23,596 rank: -1
LAUNCH INFO 2022-05-31 02:47:23,596 run_mode: collective
LAUNCH INFO 2022-05-31 02:47:23,596 server_num: None
LAUNCH INFO 2022-05-31 02:47:23,596 servers:
LAUNCH INFO 2022-05-31 02:47:23,596 trainer_num: None
LAUNCH INFO 2022-05-31 02:47:23,596 trainers:
LAUNCH INFO 2022-05-31 02:47:23,596 training_script: pp.py
LAUNCH INFO 2022-05-31 02:47:23,596 training_script_args: []
LAUNCH INFO 2022-05-31 02:47:23,596 with_gloo: 1
LAUNCH INFO 2022-05-31 02:47:23,596 --------------------------------------------------
LAUNCH INFO 2022-05-31 02:47:23,597 Job: default, mode collective, replicas 1[1:1], elastic False
LAUNCH INFO 2022-05-31 02:47:23,605 Run Pod: ldmpbt, replicas 2, status ready
LAUNCH INFO 2022-05-31 02:47:23,629 Watching Pod: ldmpbt, replicas 2, status running

日志信息位于 log 目录下:

pp_loss:  [2.3267765]
pp_loss:  [2.3299088]
pp_loss:  [2.2849925]
pp_loss:  [2.2974687]
pp_loss:  [2.3173313]
